步骤：

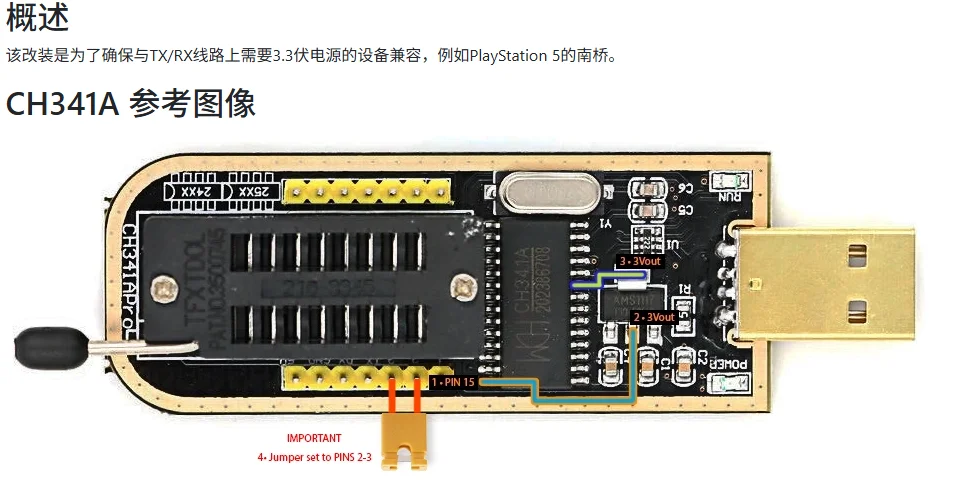

定位PIN 15：
识别CH341A IC上的PIN 15（参考PS5 UART 诊断指南
），并将其与主板隔离，确保不接触下方原始5伏焊盘。
焊接：
使用两根线：
将第一根线的一端连接到CH341A IC上被抬起的PIN 15。
参考PS5 UART 诊断指南
将第一根线的另一端连接到电压调节器底部的3Vout中间引脚。
参考图标注2——橙色和蓝色线。
将第二根线的一端连接到CH341A IC上的PIN 9。
参考PS5 UART 诊断指南
把第二根线的另一端接到电压调节器的3Vout顶端引脚。
参考PS5 UART 诊断指南——绿色和蓝色线。
验证：
确认TX和RX两个引脚都有3V输出。
切换CH341A接口至TTL/UART重要信息：
移动或添加标记为2和3的跳线到PIN中。
参考图片标注为重要 4。
*注：这一步很重要。如果你不切换或添加跳线，你不会获得串口。
完成度：
一旦改装验证，CH341A UART模块即可用于TX/RX线路上需要3.3伏的设备。
故障排除
验证硬件和驱动：
确保你有3.3V的TTL或CH341设备。安装正确的驱动，必要时重启电脑。
检查设备管理器：
进入设备管理器，确认串口在串口中是否存在。拔掉再插回你的TTL/CH341，以识别COM端口。
核实连接：
确保你的主机和UART设备之间的发射、接收和GND连接都安全。
电源：
确认主机插在有电源的墙壁插座上，即使它已经关机。
阅读代码：
如果遇到“操作取消”，试着交换发射线和接收线。
检查保险丝和NOR：
检查F7003熔断器，确保NOR未损坏，因为这些可能会影响UART响应。
监视模式：
把软件切换到“监视器”模式，重新连接控制台。如果没有回应，再试着交换TX和RX。 记住TTL-TX–>PS5-RX和TTL-RX–>PS5-TX。Tx是口腔，Rx是耳朵。你不是口对口说话。
硬件/软件对比：
用已知可用的控制台测试，以排除硬件或软件问题。
问答
问：为什么CST显示超过10个错误代码？
答：CST 会显示所有错误代码，直到控制台收到“无错误代码”响应，这有助于更清晰地理解问题。
问：我一直收到“行动取消”的提示，你知道为什么吗？
答：如果所有连接都正确，南桥可能就是死机的原因。详细步骤请参见故障排除。
推荐硬件
为了获得最佳性能，建议使用3.3V的UART接口。我们推荐像这样的USB转TTL转换器。如果使用CH341，确保其配备5V转3.3V开关或进行必要的改装。
保险丝信息与细节
F5401：拉取UART无错误;主机正常启动。
F5402：磁盘驱动器;没有显示UART错误;主机正常启动。
F7502：存储控制器;显示特定错误代码。
F7003：拉取时无UART错误;主机正常启动。
F7501：外置M.2存储;没有显示任何UART错误。
F3502：待处理;没有显示任何UART错误。
NOR：坏/腐败/失踪;没有UART回应，只有三声快速的哔声。
UART使用的其他提示
UART代码可以从待机或开机状态中跳出。读取并保存所有代码，然后清除错误日志。
清除后，拔掉主机，等待5秒，然后重新插回电源且不开机。再次读取错误代码;问题可能与待命有关。
最后，开机并读取故障码。关注与开机相关的问题。
