一旦我们确认我们有一个工作BQ24193是时候连接我们的了台式电源到交换机进行我们所有诊断和维修的其余部分。
如果没有台式电源告诉我们电流消耗，我们只用万用表和希望获得完整工作的 LCD 和控制台，就是盲目飞行。但是，使用台式电源，我们可以 100% 确定系统是否完全启动到操作系统中，甚至无需连接屏幕。
我们可以判断 eMMC 是砖砌/坏的还是卡在第一阶段启动中，而不是第二阶段启动。我们可以判断我们是否有死短裤，我们是否未能进入睡眠模式，等等。全部来自台式电源的电流消耗。因此，如果您要修理交换机控制台，我不能推荐足够的优质台式电源。
我们出售价格合理的中档产品台式电源准确的电流读数足以完成任务。一个高端的将花费您数千美元，但这些中级精确的台式电源已经足够好了。更便宜的没有用，它们的当前测量远不够精确，无法用于任何诊断。
绕过电池

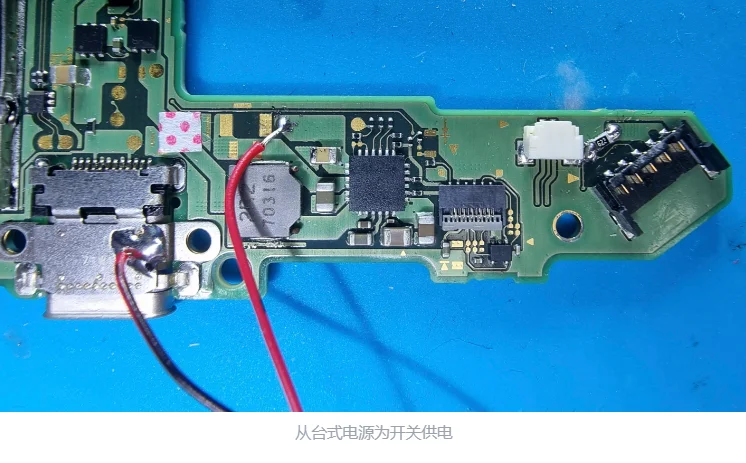

从台式电源为控制台供电很简单。在 电池连接器上方的两个测试垫之间安装 10K 旁路电阻器，取出电池，然后将台式电源连接到 USB-C 连接器和 VBAT 的接地 BQ 芯片的引脚如下所示。
将台式电源设置为 4.2V 和 2A 电流限制。任何低于2A的电流，您将无法进入第二阶段启动。
打开开关
本着尽可能绕过以保持带状电缆损坏或电源按钮等潜在问题影响我们结果的精神，我们只需一对镊子.

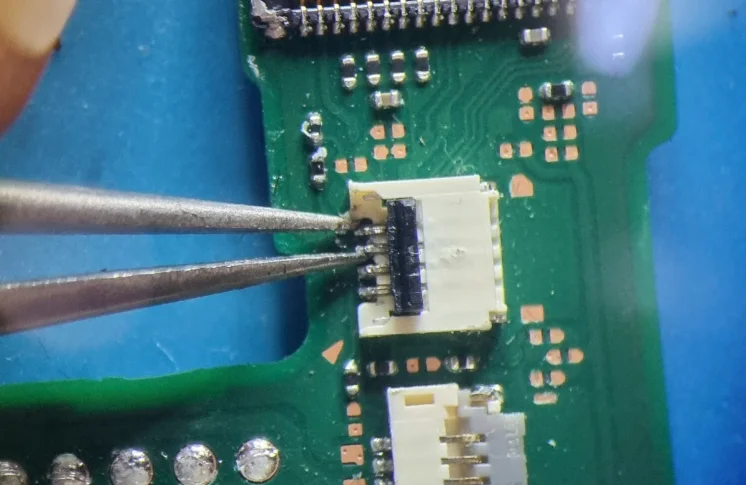

短路电源/音量带状电缆的顶部 2 个针脚以模拟按下电源按钮。
完成此操作后，您应该观察到台式电源电流消耗增加。
电流读数诊断表
电流将取决于控制台的当前运行状态，以及您是否连接了 LCD。我们将根据这些特定的电流消耗值进行大量诊断。
例如，没有连接LCD的工作控制台通常在第一阶段启动时消耗200mA，并在第二阶段完全启动 时跳到400-600mA。

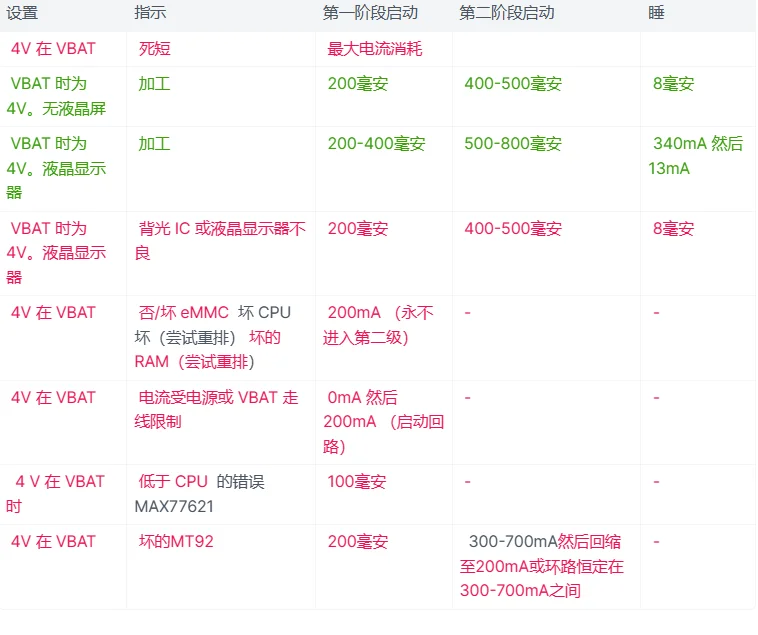

这是启动阶段的功耗表。从第一阶段启动开始，然后是第二阶段，然后是睡眠。
当我们发现由特定电流消耗指示的组件故障的更多具体案例时，我们将更新此表。
