尽管通过一些技巧，我们可以在没有BQ24193芯片在那里工作真的没有多大意义。如果 BQ 无法正常工作，交换机将无法为其电池充电，并且将限制对其余系统电压的进一步准确检查。
确认BQ芯片是否正常工作很简单，因为我们有数据表。
我们唯一关心的引脚是VBUS（电源输入），VBAT（电池输入）和SYS（电源输出）。SPI接口和其他引脚的线路上都有无源器件，因此只需检查电阻和电容的值是否正确即可。
注意新引脚。我们 用于测试的VSYS是SW引脚，而不是 SYS引脚，这是为了在所有功率通过该电感器时测试电感工作的同时进行测试。我们将测试的电流限制在1A，电感可以处理4A+，因此在短时间内测试时不会造成伤害，但通过执行先前的测试，这也有助于证明电感器没有故障。
您也可以使用万用表检查电阻值。大多数只是上拉或下拉电阻，影响不大，因此不要过分担心10k电阻测量6k或100k测量150k，电路仍然可以工作。
需要移除电容器进行测试，我只会在极少数情况下这样做。相反，对于电容器，只需执行二极管测试万用表处于二极管模式，红色探头引线接触 USB-C 接地，黑色探头接触每个电容器的两侧。
BQ 周围的所有电容器应同时发出两侧短哔声或仅在一侧发出长蜂鸣音。如果你得到一个电容器在电容器的两侧不断发出哔哔声，那么你就短路了。首先卸下电容器，然后查看PCB上的焊盘现在电容器是否以相同的方式发出蜂鸣声（两侧连续）。如果他们这样做，你的BQ是坏的，如果他们不这样做，他们回到短或没有哔哔声，你的电容器是坏的。
移除旁路电阻
如果您在电池区域的两个测试点上安装了旁路电阻，请立即将其移除。
电池预检查
关闭或断开工作台电源，然后将电池连接到交换机。

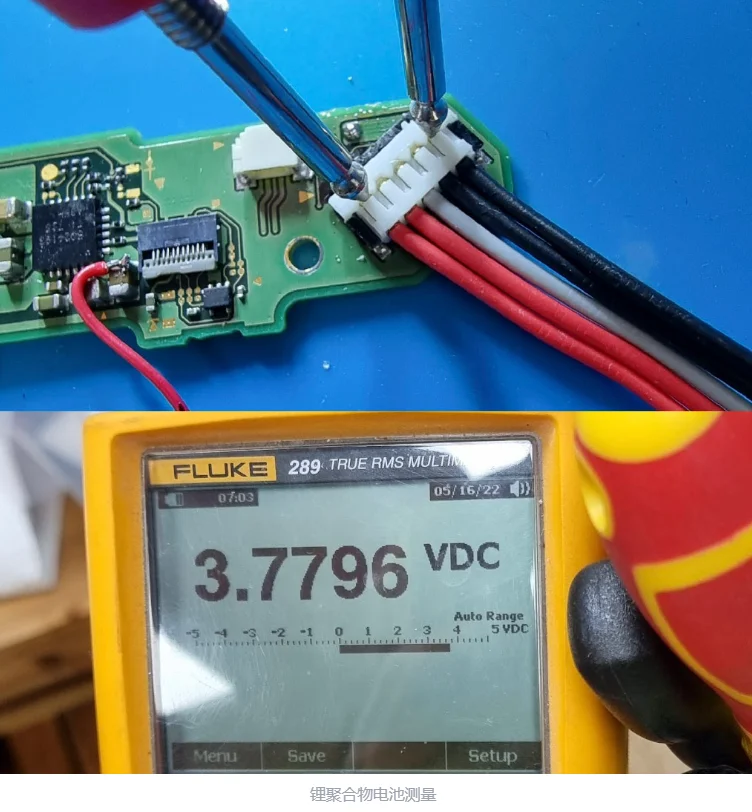

连接时测量电池电压引脚。您应该获得 2.8V 至 4.2V 的电压。完全平坦到充满电。用万用表探头触摸顶部的金色连接器。红线上的红铅和黑线上的黑线。
如果您获得 0V，那么您的电池可能处于保护模式，在充电之前会切断外部电源。即使这样，也要继续测试，只有当我们在测试后看到问题时，我们才能怀疑电池坏了。一旦0V电池通电，它就会重新启用输出并开始正常充电。
正如你在这里看到的，我有一个大约 3.77V 的中充电电池。
等待 10 秒钟，确保电压下降不超过 0.02V，如果是这样，则表明电池正在放电，因此请断开它并重新检查我们之前执行的死短路测试。
USB充电器测试方法
您可以尝试的第一件事是简单地从USB端口为电池充电。这将要求USB连接器，保险丝，MT92T36和所有连接到BQ芯片的FET都完全工作，板上没有短路，也没有任何东西将MT92T36轨拉低。
如果您对此测试有问题，请不要认为BQ芯片坏了，而是继续进行工作台设置测试，以获得绝对确认，除了它本身之外，根本不需要任何组件在电路板上工作。
测试很简单，给自己拿一个USB-C 测试仪并将官方任天堂USB-C充电器（或已知工作正常的5V或15V协商电源和电缆）连接到测试仪。
将电池连接到主机，然后将带有测试仪的 USB-C 充电器连接到主机。
待办事项：图像
您的测试仪应立即亮起并显示电压。如果MT92T36完全工作，并且进入BQ的所有其他电路都完全运行，您应该会看到15V出现，电流消耗应在0.1A和0.5A之间，具体取决于电池的充电水平。
即使您看到 5V，也可以（这只是意味着MT92T36可能有故障，我们可以稍后修复），只要您的电流消耗在 0.1A 和 0.5A 之间。
要确认您的电池正在接收电力，而不仅仅是电流沉没在系统的另一部分，请在连接充电器之前将万用表放在电池上并测量其电压。
然后连接USB充电器，您应该会看到电池电压至少跳动0.1V，并随着时间的推移缓慢增加。
如果获得与上述相同的读数，请拿起万用表并测量 VSYS 引脚输出（电感器顶部）。它应该在 3.5V 和 4.2V 之间，具体取决于您当前的电池充电水平，但应始终等于或高于电池电压。如果它明显低于实际电池电压（0.2V或更高），则可能表明BQ芯片或其周围组件有问题（假设您已经检查了先前测试中的VSYS导轨上没有短路）。
如果是这样，则您的BQ芯片已完全运行并正常工作，您可以继续检查系统的下一部分。
如果您没有看到此行为，请继续下面的Bech设置，以确认您的BQ芯片是否有故障或是否是系统的另一部分。
台力测试方法
同样，有一些方法可以使用电子负载来不必在此测试中使用电池，但是由于我们已经检查了系统上的短路，并且故障的BQ芯片被设计为以不会损坏电池的方式发生故障（电压过高），并且过电流由电池封装本身在内部处理， 在将电池连接到系统的这一点上，我们不需要担心太多。
将工作台电源线焊接到 USB-C 连接器的接地屏蔽层上以进行接地，并将 右下角的 1uF 电容器的顶部焊盘连接到 VBUS 引脚。
将工作台电压设置为 5V。尽管数据表提到VBUS可以低至3.9V，但在此设置和配置中不起作用，它至少需要看到5V才能开始充电。
充电测试
现在我们已将电池连接到控制台，请记住主板已带电并充满活力，因此请注意不要将镊子、焊锡丝或任何其他可能短路或损坏电路的东西留在周围。
将您的工作台电源连接到地面和我们连接的 VBUS 电线，确保您的工作台设置为 5V。您可以将当前限制设置为您喜欢的任何限制，从 0.1A 开始，或者如果您只想进行完整测试，则为 1A。
当您将工作台电源连接到电线时，您应该立即看到工作台上的电流消耗上升。根据电池电压水平，电流会有所不同。
如果您的电池低于 3.0V，您可能会看到大约 40 到 100mA （0.1A） 的充电速率（软启动斜坡上升）。
一旦超过3.0V，电流应跳至约470mA （0.47A），这是配置上设置的最大电流限制。在此阶段，您的电池电压应比实际电池电压高出约 0.1V。因此，如果电池像我上面一样是 3.77V，一旦我连接电源为其充电，我们再次测量电池将连接并充电，您可以观察到电压上升约 0.1A，并随着充电慢慢上升。
电池在 5V（9 小时）下充电需要很长时间，所以这只是一个测试。
15V充电测试
如果您感到勇敢并想全面测试 BQ 芯片，您可以将台式电源设置为 15V 而不是 5V。这将为BQ提供更大的瓦数吞吐量，因为15V 0.5A是5V 0.5A的三倍。
在执行此操作之前，请确保已正确连接，因为将 15V 发送到 BQ 芯片的 VBUS 以外的其他引脚可能会永久损坏您的控制台（例如，如果它位于 VSYS 电感器引脚上）。
电量计干扰
我们的一位社区成员观察到一个可能导致免费情况的有趣问题（感谢理查德）。如果电量计 （MAX17050） 上的此电阻器出现故障（开路），则可能导致电池永不充电。
我怀疑它触发了 ALARM 关闭或电量计的热过热，从而阻止了电池充电。
如果您遇到无充电情况，或者您的控制台完全从工作台（而不是电池）启动，并且不需要电池测试点上的 10/15k 电阻器启动，则值得检查此电阻器。
故障 排除
如果您已经完成了之前的所有死短路测试，那么此时只有几件事可能是错误的。
如果在将电池连接到控制台之前电池上有 0V，并且在连接工作台为电池充电时保持 0V，则有两种选择：
- 从控制台中取出电池，并仍然从台式电源施加 5V。如果您仍然在工作台上看到大约 100mA 的电流消耗，因为 BQ 芯片仍将输出电压并将电流发送到控制台的其余部分，而没有电池并且电感器中的损耗会消耗功率，那么您的电池可能是问题所在。
- 如果您在将电源连接到系统时看到工作台电源上有 0A 电流，则可能是 BQ 芯片死了，因为它仍应消耗电源。检查主引脚上的预期电压，检查电阻和电容值，如果所有这些都良好，请继续更换BQ芯片
如果您的电池电压（2.8V或更高），那么在连接电池时应该会看到电流增加。您可以先在没有电池的情况下连接工作台电源，然后在打开电源时连接电池。如果您看到工作台上的电流消耗至少增加了 100mA，则表明电池正在充电。
如果电流不够高（您的电池超过 3V 且电流小于 0.45A），请仔细检查您的焊接线，工作台引线连接良好并正确，工作台上的电流限制足够高，并重新检查电池电压是否高于 3V。如果全部正确，则首先检查限流电阻应小于250R。
