我们可以继续用镊子打开控制台并测试主板的主芯片。
从MAX77620它负责大部分CPU内核电压、RAM和其他关键元件，并在时机成熟时向其他二级稳压器发送“使能”信号。
MAX77620通过VSYS引脚从BQ充电器接收永久电源。

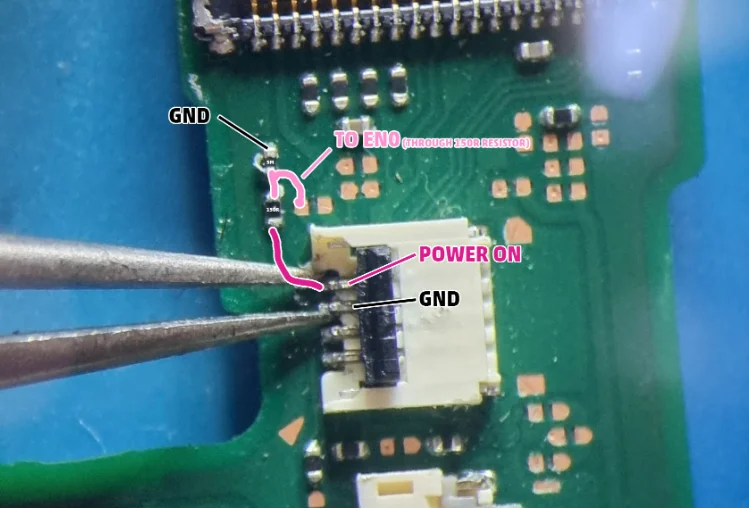

要上电，EN0引脚（BGA球C7）被沉低，以获得软接通按钮。它通过其上方的 150 欧姆电阻直接连接到电源带上的顶部引脚。
或者，电路板两侧都有一个EN0测试点，您可以短接接地以绕过带状连接器和150R电阻器（以防其中任何一个出现故障）。

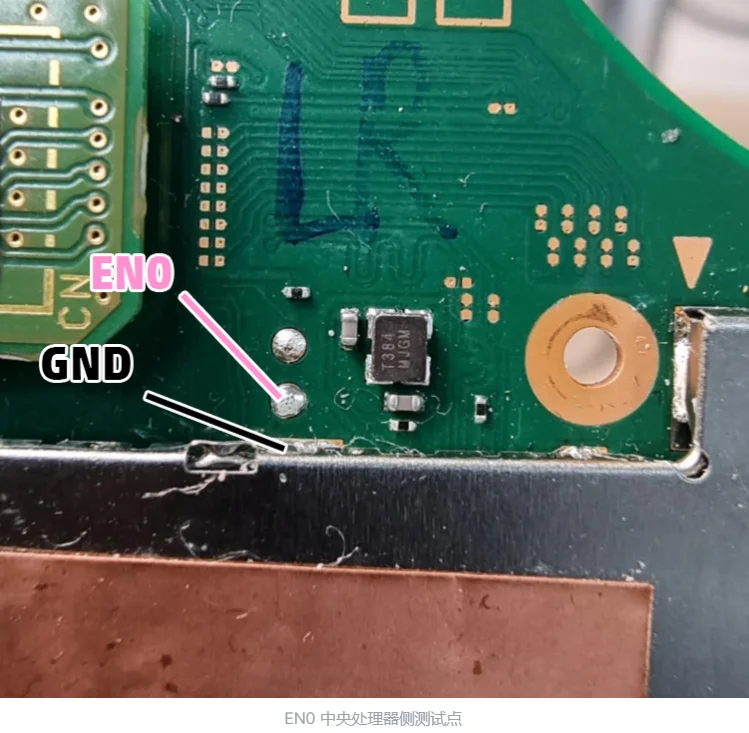

只需在这里将接地短接到 CPU 侧的 EN0 测试点即可。

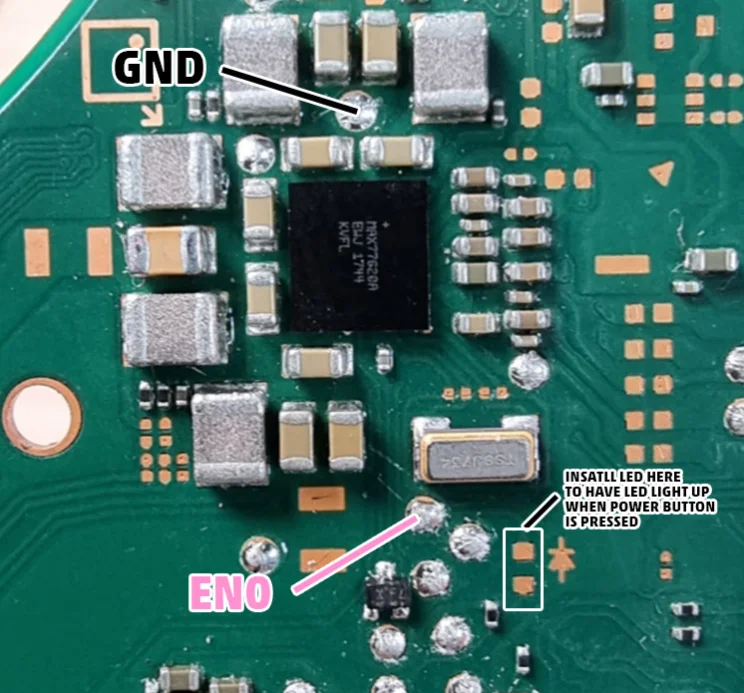

或者，您也可以将EN0引脚短接在MAX侧MAX77620旁边。
您也可以焊接在 LED 上，如图所示，如果您希望每次按下电源按钮时 LED 都亮起。

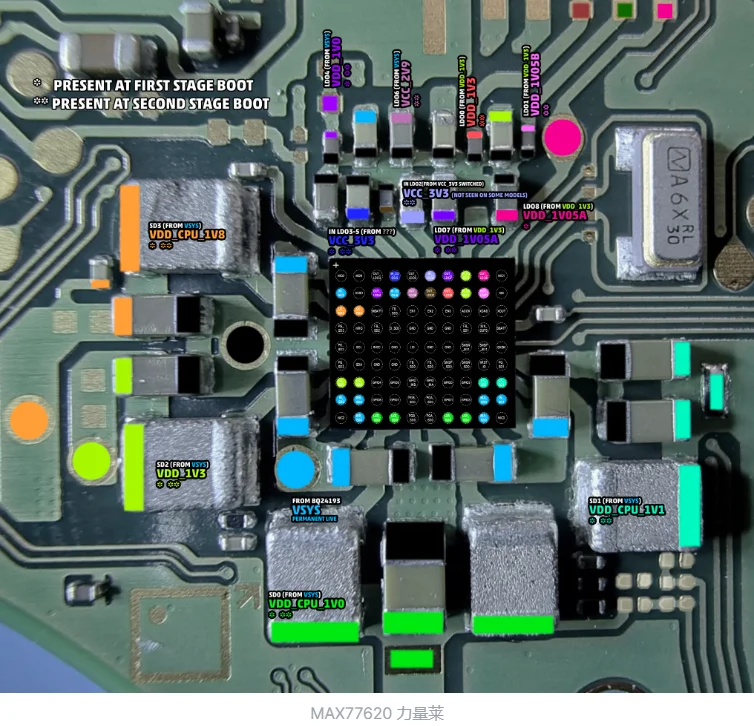

MAX77620 电源轨和舞台
MAX77620具有多个电源轨，可在启动的不同阶段启用。
VSYS来自BQ充电器，只要电池中有电，VSYS就会永久存在。
然后，在芯片的引脚EN0沉低之前，不会使能其他电源轨。如上所述，此引脚连接到电源开关带。
一旦EN0沉低，MAX77620将启用所有第1级电源轨（在图像中用单个*表示）。
一旦 CPU 从 eMMC 读取有效数据，它就会尝试进入第 2 阶段启动，此时带有 ** 的电源轨也应该启用，并且只有一个 * 而不是两个 * 的电源轨将关闭。
如果您看到 *，则电源仅在第 1 阶段启动时可用。
如果您看到**，则电源仅在第2阶段启动时可用。
如果您看到 * **，则电源将在阶段 1 和 2 中同时存在（因此从按下电源按钮到睡眠/关闭都会出现）
