诊断步骤
- 首先要检查的是电源是否输出12V，如果没有12V，可能是电源故障或主板短路导致电源无法产生12V线路。
- 如果有12V，接下来要检查的是是否有5V备用电源。
- 如果有5V，接下来要检查1.1V、3V和1.8V的电源线
- 如果这些电压都是备用电压，问题可能出在南桥集成电路。
- 如果缺少3.3V，可能是因为U54故障，检查这个IC周围是否有短路，确认1.8VSTBY有，U54没有1.8V是无法开机的。
- 常见的问题是3.3V线路2.4V，1.8V线路0.44V，是HDMI计时器IC导致的，你可以把它从主板上拆下来测试，主机会在没有计时器的情况下开机然后关机。
-

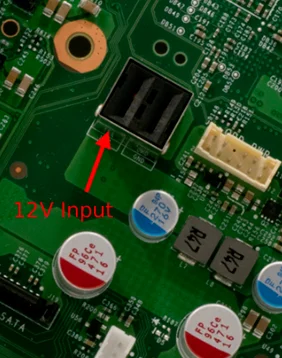

如果没有12V电压，取下电源的二极管模式，测量主板电源端子的正极，读数应该在0.400到0.500之间，如果可以的话更换电源。 如果读数为0.000，说明12V线路短路，
如果主板上没有5V电压，很可能是因为这条线短路了。再次用万用表切换到二极管模式，测量线路并检查电压是否高，这条线路中随机电容短路很常见。如果电容短路，建议用电路图查看更换的数值。
如果没有3.3伏STBY，请更换U54 IC（TPS56C215）

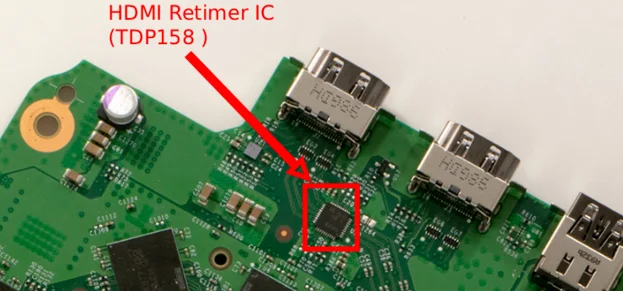

如果3.3V和1.8V线路更低，则预计更换Retimr IC U29（TDP158）。
要更换这些芯片，请按下面的步骤进行
更换芯片
拆焊旧芯片：
- 用热风站或烙铁从上方加热芯片。加热几秒钟，直到工厂焊锡开始融化。
- 用镊子轻轻顶一推碎屑。如果它动了，就准备好被提起了。
- 主板还热的时候，用焊锡和烙铁清理主板焊盘上的旧焊锡。
准备主板和新芯片：
- 在清洁过的主板焊盘上涂上一层薄薄的新焊锡。避免焊接过多，尤其是在中心方块。
- 在新芯片的焊盘上预先用少量焊锡处理，以确保良好的接触。
焊接新芯片：
- 把新芯片对齐主板。把芯片上的点和主板上的小三角形标记对对，才能正确定位。
- 用热风站从上方加热芯片。注意焊锡是否融化，这可以通过轻微的芯片移动来判断。
- 用镊子轻轻触摸芯片，让表面张力使其稳固。避免过度使用武力。
检查与清理：
- 用显微镜检查所有连接。确保针脚之间没有焊锡桥。
- 如果有任何连接看起来有问题，用烙铁轻轻触摸受影响的焊盘，重新焊接并修正。
组装好控制台后，确保所有功能都正常工作。 如果你换了Retimer的IC，确保主机能输出4K图像
