- 扬声器没有声音
- 音频只在耳机上有效
- 第一步是弄清楚问题是完全没有声音，还是耳机也能用，所以先用耳机试试，看看音频是否能用。
如果你用耳机有声音但扬声器没有，第一步是试试新的音箱。
正在诊断音频电路。

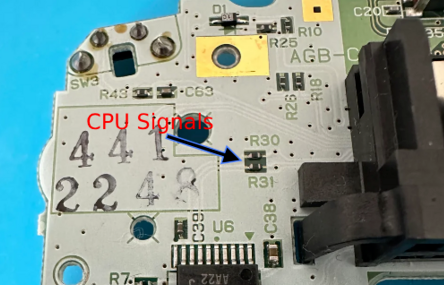

音频芯片从CPU的R30和R3电阻接收到两个信号，设备开机时这两个点大约有1V电压。
- 接下来要检查的是音频芯片是否获得了正确的电压以工作。
- 接下来要检查的是音量电位器是否正常工作
把万用表的红色探头放在芯片的PIN 10上，移动体积电位器，电压应该会从大约0.5伏变化到3伏。
- 如果音频只在耳机上正常工作，可能是音频插孔有问题，这个接口内部腐蚀很常见。
-
修复步骤
如果CPU信号丢失，可能是CPU焊点断裂，显微镜下检查该区域，或许可以重新焊接引脚，PCB中间的线路也可能断裂。
如果IC上任何一点缺少3V，你可以跳到电池连接器，因为这个电压是电池产生的。
如果PIN 10的电压不正常，解决办法是更换电位器。
如果音频插孔内部有腐蚀，请尽可能清洁，并小心不要损坏，因为这个部件很难找到。
如果音频能用但声音很小，你可以换掉音频插孔后面的电容，那是100UF 4V。
如果你的设备电位器电位垫破损，修复时只需要这些焊盘。
