任天堂Switch，液晶显示器上没有背光。Switch会启动并发出声音，对触摸或按键有响应，但LCD似乎只有照亮灯才能工作。
- 开关能开机并发出声音，对触摸或按键有响应，但屏幕似乎无法工作
- 当你用灯光照射显示器时，你可以看到LCD在没有背光的情况下正常工作;用灯测试时，最容易确认背光坏的就是Switch刚启动时看到的任天堂标志。
- 问题可能出在液晶板本身或液晶电路上。

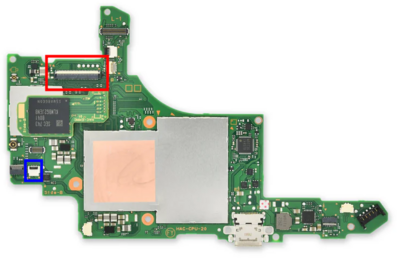

- 首先你需要用已知良好的液晶显示器测试。你可以干式安装一个正常的LCD，而不拆下原来的，方法是只用底部背光线，或者干式装合LCD排线和背光排线。关于这些连接器位置的参考，请参见图1
- 如果只插着背光带且背光电路正常，开机时屏幕会稍微亮一点，如果背光电路坏了，屏幕亮度就不会有变化
- 如果你想在背光和LCD排线插上的情况下测试，就得稍微弯曲一下LCD线来测试，而不是完全安装。如果这样做，一定要非常小心，不要把LCD线弯得太厉害，因为它很脆弱，很容易撕裂，损坏你已知好的LCD屏幕
- 如果你用已知良好的LCD测试，背光还是不正常，那问题很可能出在背光电路上。
- 首先检查背光连接器是否有损坏或松动的针脚
-
-
-

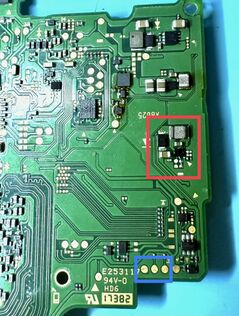

任天堂Switch主板背面显示背光电路的兴趣点位置，背光IC用红色圈出，测试点用蓝色圈出 -

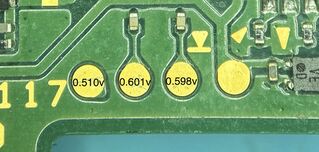

图3。背光测试点位于任天堂Switch背光连接器的另一侧 接着把电路板拉出来，背光连接器的另一侧会有测试点，如图3所示。将万用表设置为二极管模式，红色探头接地，用黑色探头测试图3中标注的每个测试点。如果读数偏差超过0.200伏，那就说明背光集成电路或背光集成电路周围的电容有问题。
- 这三个测试点对应背光电路中的线路，这些线路都是背光正常工作的必需。请参见图4，了解每条线的走向。这些点还会连接到背光连接器上的4个引脚中的3个，其中4个是接地的。
- 如果你测试的管线读数低或短路，那么你需要检查图4中标注的元件周围是否有短路或腐蚀。

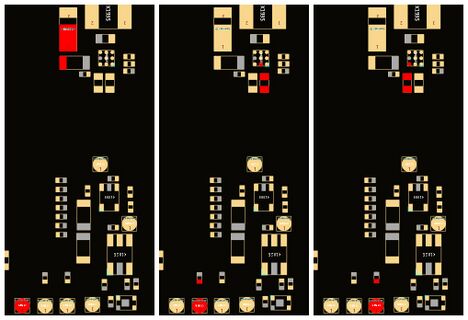

图4。任天堂Switch背光测试点显示它们连接的元件 - 如果线路显示为OL（光线）或读数非常高，那很可能是背光IC下方的走线或焊盘腐蚀。如果最左边的测试点显示为OL（正常）或异常，你也可能有二极管坏了。
- 液体损伤导致的腐蚀很常见，短路或侵蚀背光IC下方的焊盘，所以如果你有异常读数但背光IC周围没有短路元件，或者你已经拆下/更换了IC周围的故障元件，你可能需要尝试重新焊球或更换IC

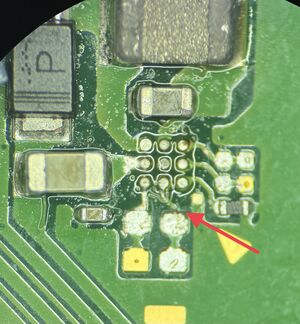

- 图5中可以看到背光IC修复的示例。
- 在这个例子中，中间的测试点被测试为OL。液体损坏和腐蚀导致管线断裂。为了修复它，需要从背光IC下方的焊盘拉一根跳线到下面的焊盘，然后将背光IC重新打焊并焊接回电路板上。修好这条断线后，Switch的背光又能正常工作了。
