要确认的第一个起点是运行且没有故障 的是来自BQ24193充电芯片。 如果此电源轨被系统的任何其他部分短路，则可能会过热并杀死BQ芯片或任何其他芯片，因此最好从确认BQ输出VSYS电源轨没有短路开始。

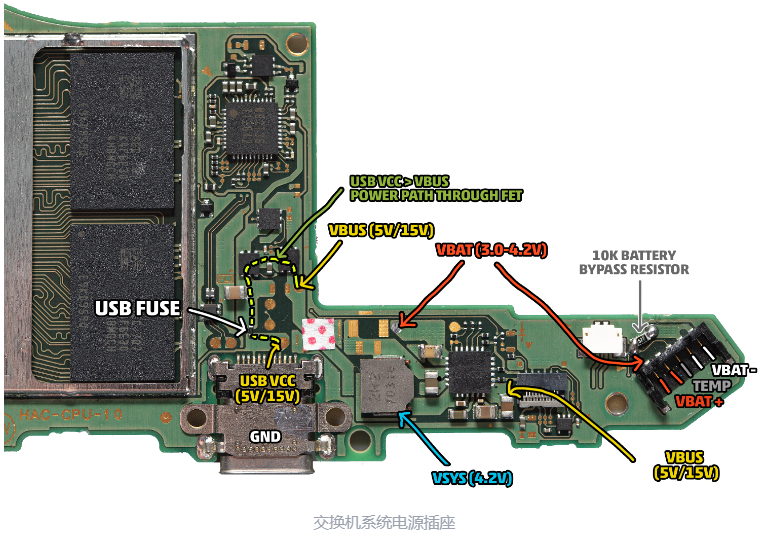

注意：一旦我们从电池输入端的台式电源为交换机供电，您将需要安装如上所示的 10k 电阻器。在此之前，您不需要安装它。
为了测试主VSYS导轨没有短路，可能会损坏BQ芯片，我们想要：
- 取出电池
- 从主板上卸下所有组件，这样我们只有主板本身
- 将电线焊接到 USB 扩展板作为接地引脚

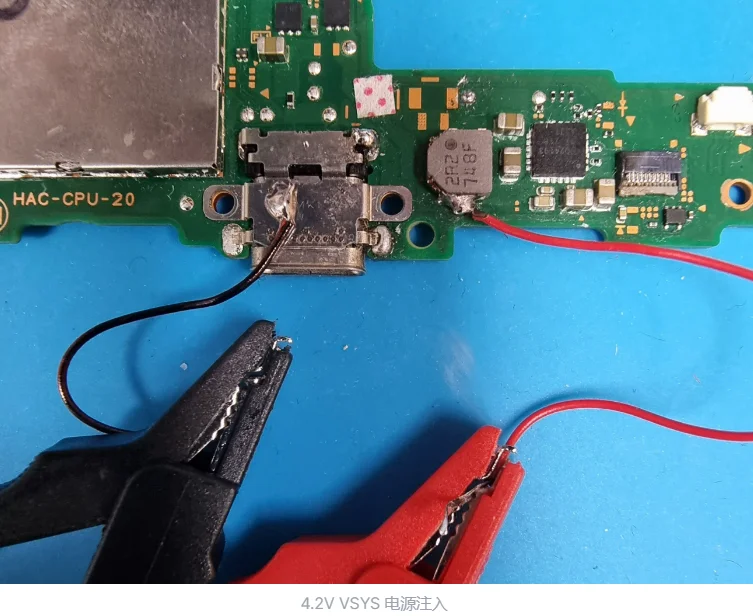

- 将导线焊接到电感器（VSYS）的底部，以将电压注入
注入VSYS和短路测试
现在，您已将电线连接到USB屏蔽板和电感器的底部，将台式电源设置为4.2V，电流限制为1A。
在将引线连接到系统之前，请确保电线正确（USB 屏蔽上的接地，VSYS 上的正极）并且电压设置为 4.2V。例如，如果您不小心将工作台电源上的错误电压设置为 10V，您可能会终止开关。

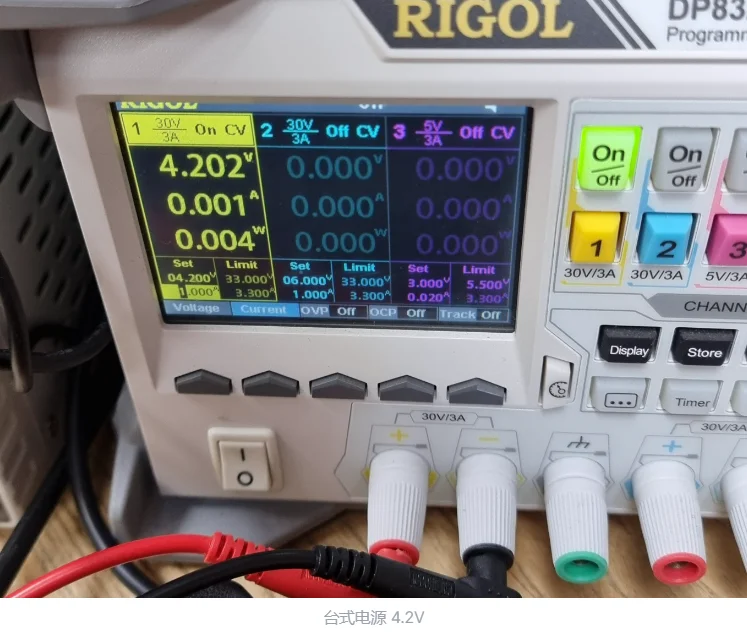

当您将台式电源连接到系统时，您应该会看到 0.001A 至 0.005A 的 功耗（1 至 5mA）。如果您的台式电源更便宜或质量较低，则低端电流读数可能不准确，但即使是不准确的电流读数也不应显示最多超过0.01A的电流。
如果您在这里遇到短路或更高的功耗，请拿出热像仪并开始寻找短路的位置来修复它。此阶段的短路（未通电）通常是BQ芯片死了，但请使用热像仪正确找到故障组件。
第一阶段启动短测试
如果您的VSYS没有拉短路，那么您最好测试 来自 MAX77620电源管理IC，以及连接到所有这些电源轨的任何芯片或组件是否有任何短路。
除了MAX77620还有一个独立的3.3V稳压器，它是第一级引导的一部分，如果它不能启动3.3V电源轨，将阻止第二级引导。它被标记为ENxx，位于音频IC上方。
如果 3.3V 电源轨上有短路（P13USB这MT92T36） 或MAX77620出现故障，或 eMMC 已失效，或二级稳压器出现故障（MAX77621或MAX77812），那么您将无法进入第二阶段启动。
这个测试将是一个很好的检查，我们在系统中的任何地方都没有短路。
要测试上述所有第一级引导轨，我们只需要尝试打开控制台电源，同时电感器上仍注入4.2V VSYS电压。

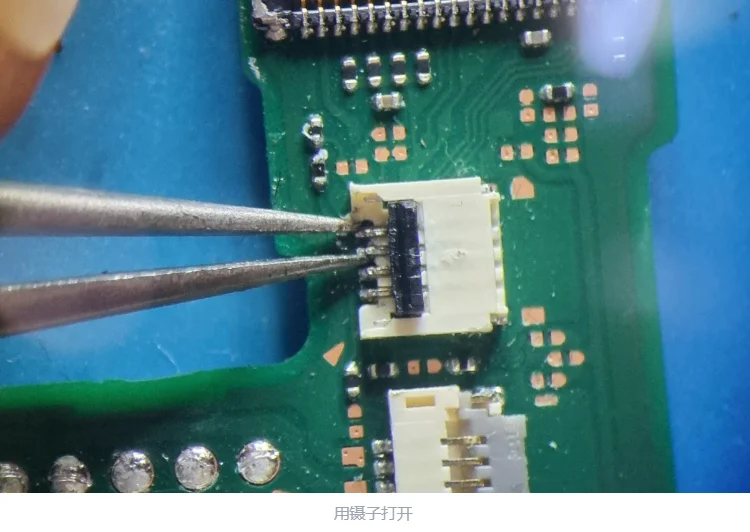

要打开主机，请使用主板顶部 CPU 风扇连接器旁边的电源按钮功能区，或者更容易，只需将针脚 1 和 2 与镊子一起短路即可。不要担心其他引脚 3 和 4 短路，也不会损坏任何东西。这些引脚只是通电、音量增大和音量减小的引脚，按下时会短路到地（引脚 2）。
触摸针脚 1 和 2 之间的镊子（不要施加太大的压力，否则可能会弯曲针脚）并注意工作台电源。您的工作台应显示系统尝试启动时功耗增加。

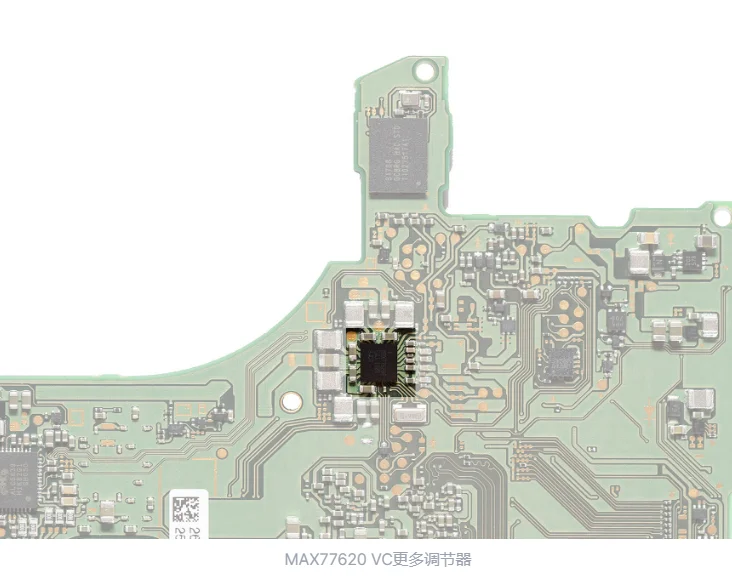

一旦引脚1和2短路，该低压信号将进入具有“软启动”功能的MAX77620，该功能打开芯片上的所有内部稳压器，从而调高电压轨。

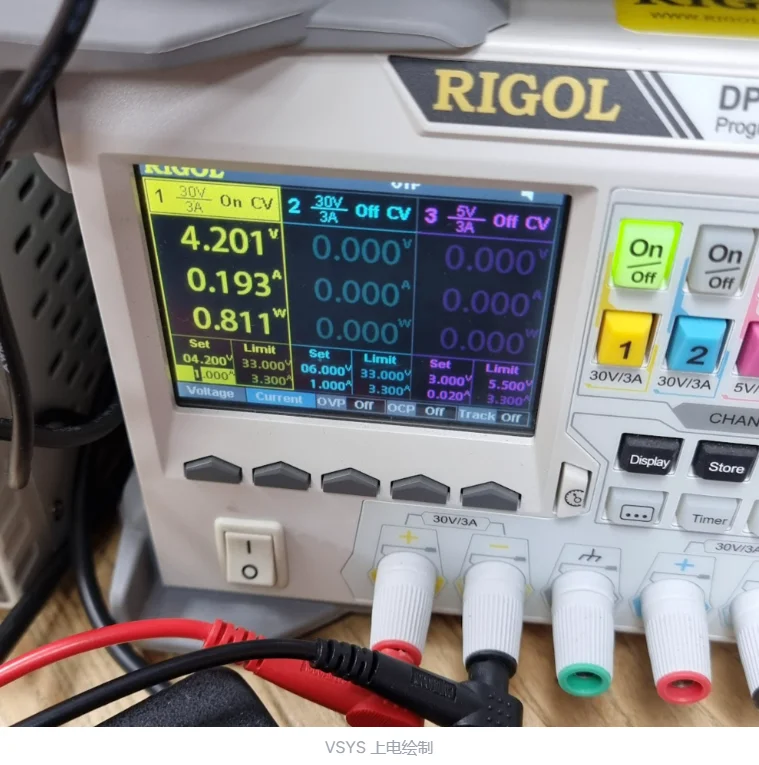

工作台上的电流读数应约为195mA （0.19A）。有时开关会将关断信号发送回MAX77620因为它无法通过 I2C 从 BQ 芯片读取电池电量（因为我们没有连接电池）。

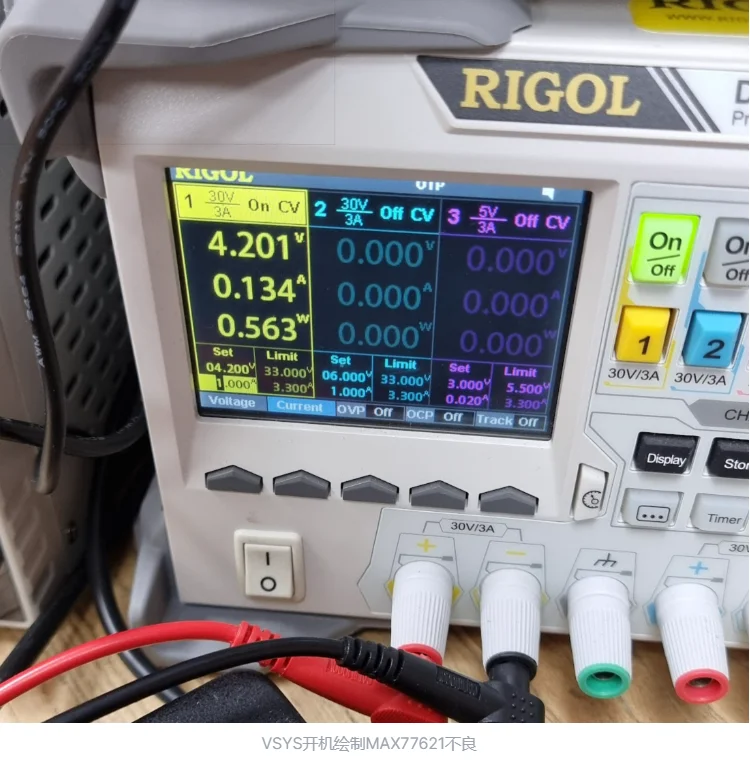

如果电流约为135mA而不是195mA，则通常是发生故障的二级稳压器（MAX77621或MAX77812).
如果您的 CPU、RAM、MT92T36、P13USB、音频以及板上的许多其他小型 IC 和组件有任何短路，您当前的吸引力会更多，您可以使用热像仪找出问题所在。
如果上述两个步骤将4.2V注入VSYS并打开给出与上述相同的电流读数，则最好继续下一步，确认电池充电器IC是否正常工作并检查第二级启动短路。
但是，如果您的电流或多或少（通常为0A或完全短路），则必须在继续之前修复它们。
死短裤
如果您有死短路，请使用热像仪找到短路的来源并更换损坏的组件。
无功耗
如果在使用电源按钮或镊子打开控制台时没有电流消耗，则表明您的MAX77620芯片有故障，因为这应该消耗电源将其发送到系统的每个部分。
无论是您的电源按钮FPC，走线还是引脚1上的限流电阻器进入MAX77620的电源信号都损坏了。
在这种情况下，它几乎总是MAX77620，除非控制台对连接器或电阻器有一些特定的损坏，否则这些在正常使用下通常不会出现故障。
我们将在后面的步骤中更详细地检查各个电源轨和MAX77620，但是如果您的功耗不算什么，那么它几乎肯定是故障MAX77620。要完全确认这一点，请在更换之前检查稍后确认正确MAX77620操作的步骤。
S 褶皱 在 100-300mA 之间
如果您发现启动功率消耗卡在 100 到 300mA 之间，您通常会卡住第一级启动。
确保MAX77620稳压器第一级启动器的所有电源轨都良好。
如果所有这些第一级电压都存在，接下来检查您是否有 3.3V 电源轨从 3.3V 稳压器出来。如果没有，请确保 P13USB 和 M92T36、3.3V 电源轨上的音频 IC 和其他组件没有使电源轨短路。
如果所有这些都很好，请使用示波器检查您是否看到 eMMC 活动。如果您在数据引脚上看到活动，则具有良好的MAX77620和良好的3.3V稳压器，因为eMMC在此之前不会产生活动。
