iPhone移动通信部分的工作原理的详细说明

iPhone移动通信部分的工作原理的详细说明

功能:打电话、接电话负责接收发送信号;
常见故障:
1、无基带故障(开机的时候一直搜索,到最后无服务),手机系统里关于本机,调制解调器是空的无信息;
2、无服务故障(有基带);
3、白苹果重启故障(iPhone7);
4、能上网,不能打电话故障;
5、不认sim卡故障;

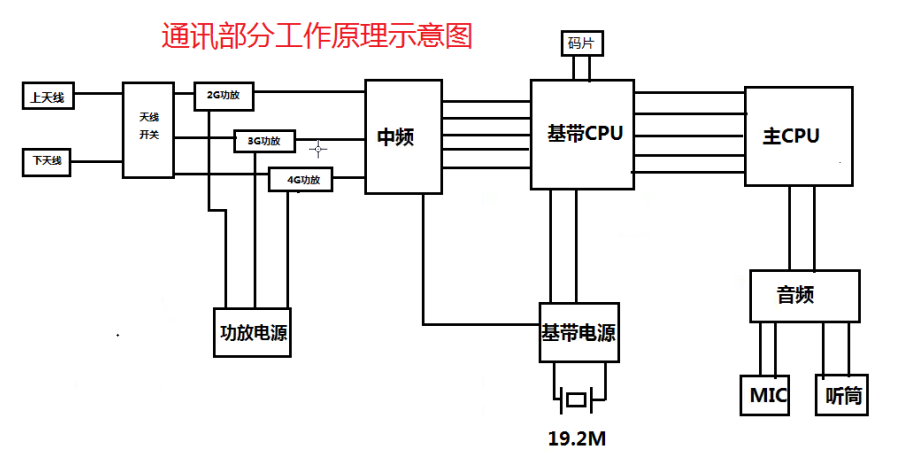

iPhone移动通信部分的工作原理的详细说明

1、下天线在尾插(接收模块)不装就会出现开机无服务故障(尾插上天线模块坏也会)当无服务故障,首先去过呢更换确认好的机身来判断故障;
2、天线开关(6的主板一个开关,6s主板有两个一个高频一个低频)
3、2G功放打电话用的,打不出电话就与他有关,3G功放、4G功放上网用的;
4、中频用来接收的时候分拆降频,发射的时候打包增频,损坏会引起无服务故障(6s、6sp常见),不良还会引起信号弱故障;
5、基带CPU(调制解调器)将信号频转化,接收的时候把模拟信号转成数字信号,发送的时候将数字信号转为模拟信号。基带cpu是唯一的与主cup一起称为套件,需要配对的,特别注意码片(存储支持基带cpu的程序和信息),码片坏了需要换套件解决;免拆码片,读取码片信息保存起来,刷到另一手机主板上;
6、基带电源,主要给cpu和中频供电,将主供电输入4.2v电压转换出来给基带cpu供电,所以基带电源没有焊好,会引起大电流故障。基带电源损坏或输出短路故障会引起白苹果重启(6s)。在拼过6s以上的机器开机的时候会检测基带cpu;
7、音频主要起到:接收分离语音信号;发射的时候语音信号转为数字信号。
